Návod na zaměření a montáž rolety

JAK ZAMĚŘOVAT

Zvolte způsob montáže:

  • Před okenní otvor (na stěnu nebo na strop, před okno)
  • Do okenního otvoru (do výklenku, špalety)

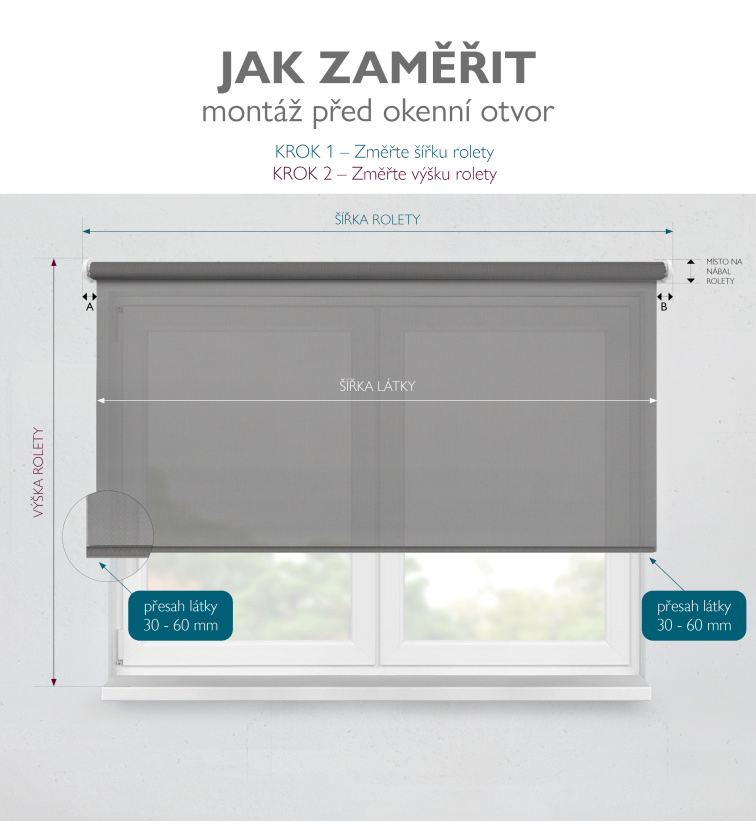

A) Zaměření pro montáž před okenní otvor

Krok 1: Změřte šířku látky

Pro montáž před otvor nejprve určete požadovaný přesah látky přes okenní otvor. Čím větší přesah látky bude roleta mít, tím méně světla bude propouštět mezerou mezi látkou a stěnou. Doporučujeme přesah látky 30 – 60 mm z každé strany a standardní nábal. Potom změřte celkovou šířku látky.

Nezapomeňte, že pro objednání rolety zadáváte do konfigurátoru šířku celé rolety včetně konzol. Proto k šířce látky musíte připočítat z každé strany 20 mm na konzoly (hodnoty A a B na obrázku a dle tabulky níže)

Krok 2: Změřte výšku rolety

Podle zvolené montáže (do stěny nebo do stropu) měřte výšku rolety od horního bodu po požadovanou spodní koncovou polohu (místo, kam až se má odvinout látka; zpravidla parapet nebo podlaha). Zde měříte výšku celé rolety, tuhle hodnotu zadáte pro objednání v konfigurátoru.



Video návod na montáž rolety před otvor



Návod na zaměření a instalaci rolety

PRAKTICKÝ PŘÍKLAD - ŠÍŘKA ROLETY:

Chci, aby mi látka přesahovala přes okenní otvor 40 mm z každé strany.

Změřím si šířku otvoru (např. 1500 mm), z každé strany přičtu 40 mm jako přesah látky (celkem 1580 mm) a pro výrobní rozměr rolety přičtu podle tabulky níže 20 mm zleva a 20 mm zprava (odpočty A a B pro uložení konzol a mechanismu rolety, celkem 1620 mm).

Do konfigurátoru tedy zadám celkovou šířku 1620 mm.



PRAKTICKÝ PŘÍKLAD - VÝŠKA ROLETY:

Okenní otvor je vysoký od horní špalety po parapet 1400 mm.

Chci kotvit roletu těsně nad okenní otvor. Roleta včetně konzol a spodní lišty zabírá nad oknem navíc 90 mm (montáž na stěnu, viz tabulka níže).

Do konfigurátoru tedy zadám celkovou výšku 1490 mm.



Návod na zaměření a instalaci rolety

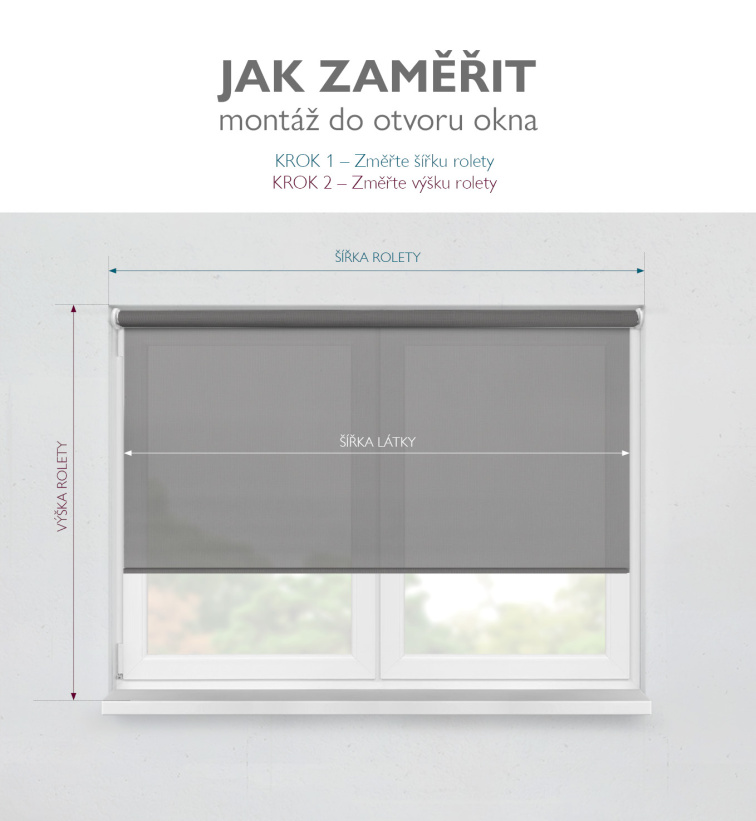

B) Zaměření pro montáž do okenního otvoru

Krok 1: Změřte šířku otvoru

Měření proveďte v horní části otvoru. Pokud jsou špalety otvoru rovnoběžné, odečtěte od naměřené hodnoty 2 mm (odchylka měření/rezerva).

Pokud špalety rovnoběžné nejsou (stěny nejsou svislé, odchylka max. +- 10 mm), odečtěte raději 4 mm od naměřené hodnoty.

Krok 2: Změřte výšku otvoru

Měření proveďte od horní hrany otvoru až po požadovanPopis obrázku (pro vynechání smažte)ou spodní koncovou polohu rolety (místo, kam až se má odvinout látka; zpravidla parapet).

Od této hodnoty doporučujeme odečíst 5 mm, aby spodní zátěžová lišta rolety nenarážela do parapetu nebo jiného prvku.



Video návod na montáž rolety do otvoru

Tabulka přípočtů na konzoly

Strana rolety

Přípočet [mm]

A

20

B

20

Volba směru odvíjení látky

Pokud Vám v odvíjení rolety bude bránit překážka (např. okenní klika), nebo pokud budete chtít, aby se látka odvíjela z rolety směrem do místnosti (např. aby hrana látky lícovala zároveň se stěnou při montáži do okenního otvoru), lze roletu objednat i s opačným navíjením.

TYP POPIS
Standardní (A) Látka se odvíjí za roletou
Přední (B) Látka se odvíjí před roletou

TECHNICKÉ PARAMETRY:

Parametr

Hodnota

Min. šířka rolety

600 mm

Max. šířka rolety

3000 mm

Max. výška rolety

3000 mm

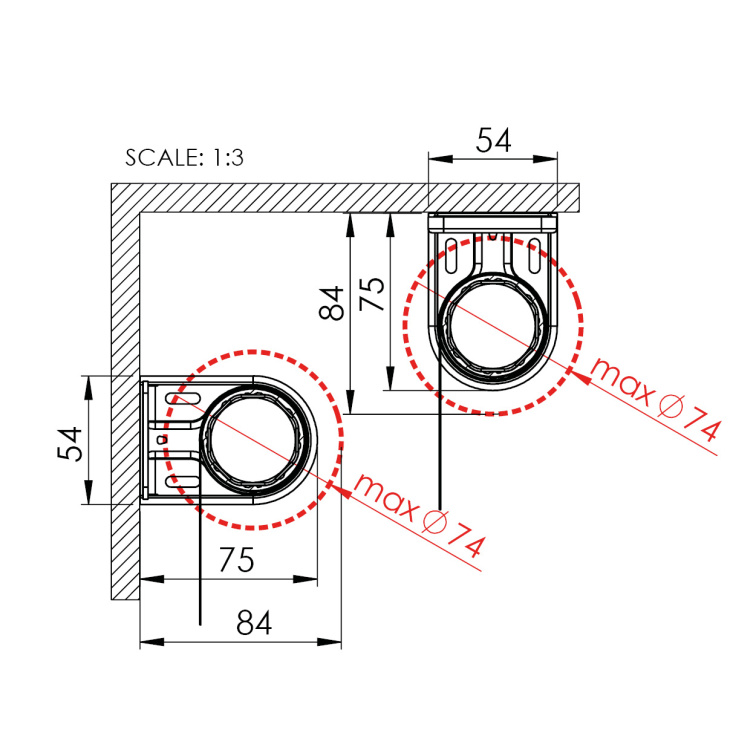

Průměr hřídele

43 mm (bez látky), 74 mm (s látkou, maximální nábal)

Rozměry konzol

75 × 54 mm

Dostupné barvy konzol

bílá (RAL 9016), šedá (RAL 7035), černá (RAL 9005)

JAK NA INSTALACI LÁTKOVÉ ROLETY

Ke každé roletě ACCUBLIND je dodáván podrobný montážní návod, který vás podrobně provede montáží krok za krokem.



⚠️Důležité informace - před montáží

Vhodné podklady pro montáž: Ujistěte se, že montujete na vhodný podklad – beton, stěnu ze zdiva, sádrokarton nebo dřevo.

Pro pokrytí širších ploch lze instalovat dvě rolety těsně vedle sebe.

QR kód pro spárování motoru s aplikací si uschovejte pro pozdější případné použití.

Po rozbalení nevytahujte z rolety motor – mohlo by dojít k rozladění koncových poloh. Také dbejte na to, aby motor nevypadl z rolety během manipulace při montáži.

Žluté fixační pásky na látce odstraňte až po dokončení montáže rolety.

Pokud chcete roletu kotvit do okenního otvoru, ujistěte se, že nebude vadit při otevírání okna (viz tabulka Kolik místa zabírá paket rolety).

MONTÁŽ LÁTKOVÉ ROLETY

1. Zkontrolujte rozměry na štítku rolety

Na štítku na obalu najdete celkovou šířku a výšku rolety (včetně konzolí) tak, jak jste si ji objednali.

2. Označte body pro vrtání

Přiložte konzolu včetně nasazené plastové krytky na levou/pravou stranu a najděte osu konzoly.

Poté vyznačte podle vodováhy/laseru osu konzoly i na druhé straně. Odměřte a vyznačte místa pro vrtání děr (4 body - 2 na každé straně).

Roleta musí být ukotvena vodorovně. Plastové krytky zatím z konzoly sundejte.

3. Vyvrtejte otvory

Přizpůsobte typ vrtáku a hmoždinek materiálu (např. zdivo, dřevo, sádrokarton).

4. Připevněte konzole

Pomocí vrutů (doporučeno: průměr 3,5 mm, délka min. 35 mm). Dbejte na to, aby byla příslušná konzole na správné straně.

5. Nasaďte roletu do konzolí

Roletu nasaďte do konzol  - pozor na správnou stranu ovládání.

Roleta musí pevně zacvaknout.

6. Zakryjte konzole krytkami

Krytky jednoduše nasuňte na konzoly.

7. Otestujte funkčnost rolety

Otestujte funkčnost rolety pomocí dálkového ovladače. Roleta se bude hladce odvíjet a navíjet.

8. Hotovo - rolety sedí, fungují, stíní!

💡Užitečné tipy

Montážní tolerance: Povolená montážní odchylka je -0/+5 mm. Nepřibližujte konzoly k sobě – šířka včetně krytek konzoly nesmí být užší než objednaná šířka systému. Můžete je dát o něco dál – maximálně však o 5 mm více, než je objednaná šířka.

Doladění koncové polohy: Spodní koncovou polohu rolety si můžete jemně doladit pomocí dálkového ovladače (návod přikládáme). Roleta má v nábalu bezpečnou rezervu látky – až 50 mm pro případnou potřebu změny koncové polohy.
